PROJET : «LA MAISON PEYVEL»

FICHE VIRTUELLE

FICHE IMPRIMABLE

Méthode de représentation :

La maquette numérique «Bim » de ce projet et ses plans furent construits et représentés avec le logiciel ARCHICAD.
Le rendu graphique a été calculé avec le logiciel TWINMOTION.
L’amélioration du rendu a été réalisée avec le logiciel PHOTOSHOP et différents logiciels «SIG » (système d’information géographique).

Descriptif :

Une accessibilité piétonne privilégiée :

Le projet « PEYVEL » est composé d’une maison individuelle à la demande de M et Mme PEYVEL. C’est une habitation d’une surface de 203m².
Il est situé sur la commune de Villette-d’Anthon, à l’Est de l’agglomération Lyonnaise. Le tènement possède un dénivelé d’environ 6m dans le sens Nord Sud.
Le projet a été abandonné après la phase permis de construire.

Implication dans le projet :

- ESQUISSE
- AVANT PROJET SOMMAIRE
- AVANT PROJET DEFINITIF
- PERMIS DE CONSTRUIRE

Présentation du projet :

Le terrain fait l’objet d’un aménagement particulier afin d’implanter la maison dans la pente naturelle et en y apportant le minimum de mouvements de terre.
Les seuls mouvements opérés sont les accès VL au sous-sol et piétons au rez-de-chaussée.
Le soutien et le modelé des terres sont assurés par un jeu de murets de faible hauteur.
Deux espaces d’accès au bâtiment sont aménagés : l’un, pour les piétons, créé à l’Ouest du tènement et l’autre, pour les véhicules légers, par le sous-sol.
Le tènement possède une pente importante d’environ 6 m de dénivelé entre la limite Nord et la limite Sud. L’accès se situe au Nord, en amont du terrain.

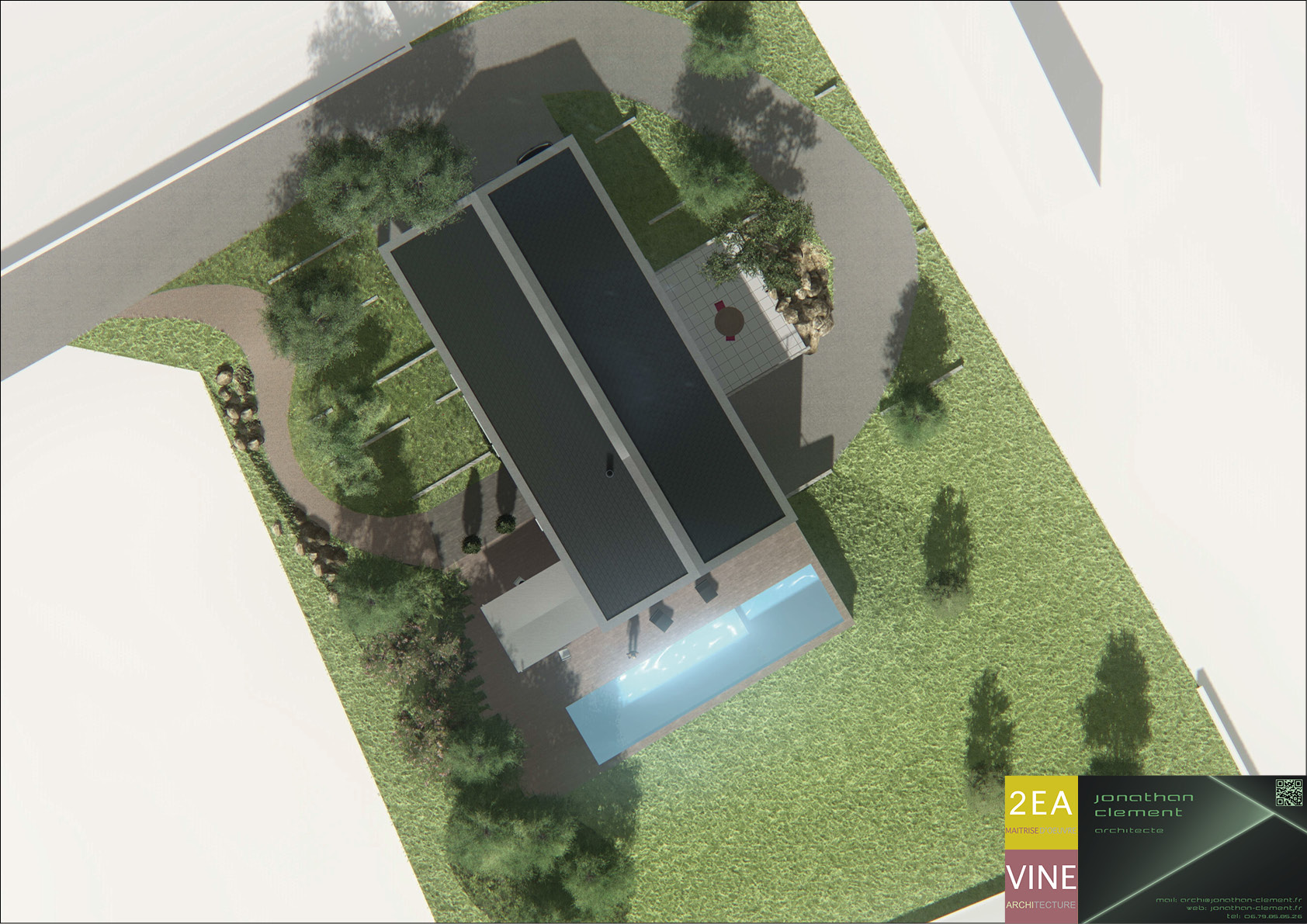

Le volume de la construction est implanté de façon à s’insérer dans la pente, en réalisant le minimum possible d’enfouissement et d’exhaussement.

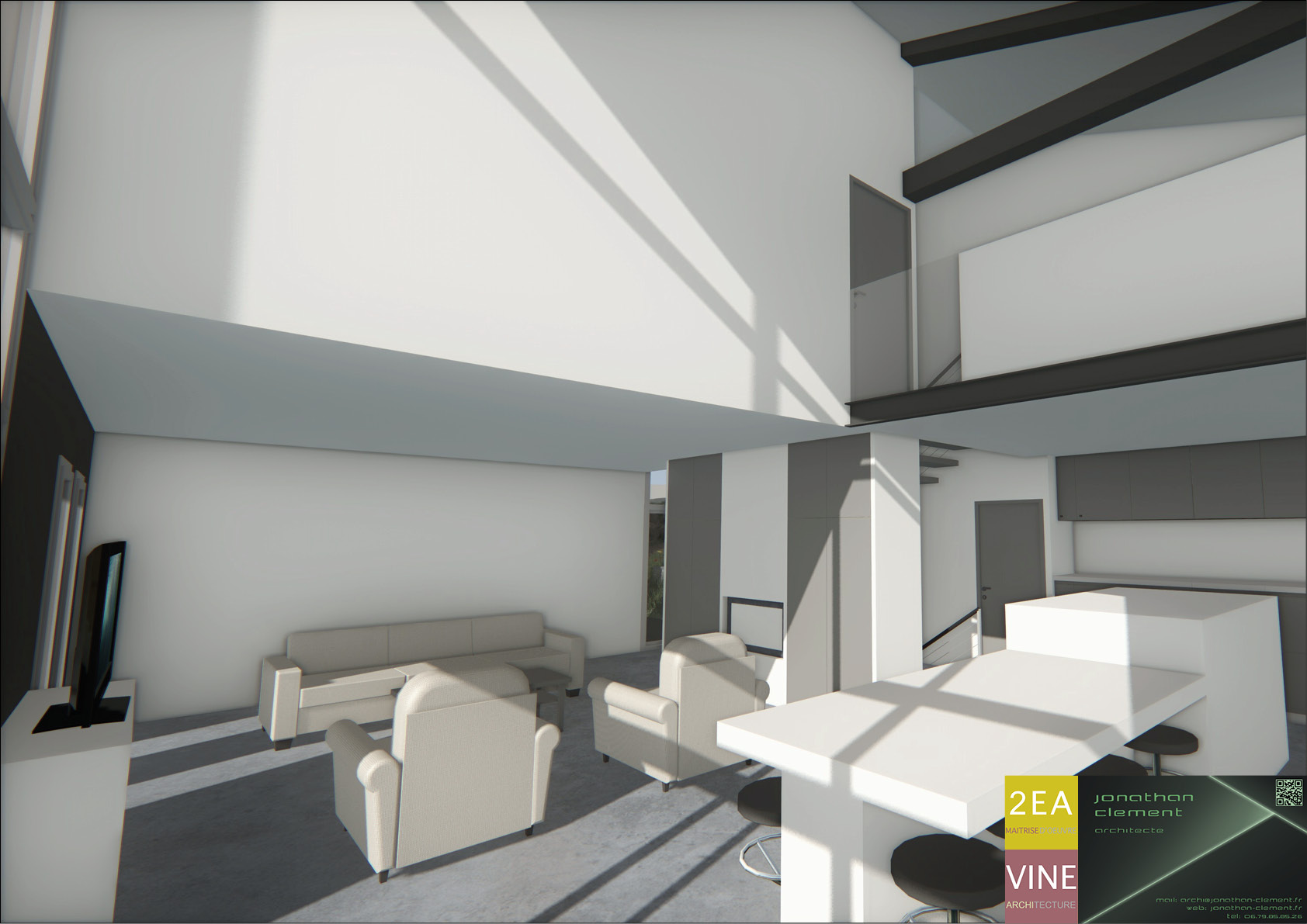

Ce volume est implanté afin de bénéficier au maximum de la vue qu’offre le tènement sur la plaine. A cet effet, de larges ouvertures sur les pièces de vie sont prévues via un mur rideau.

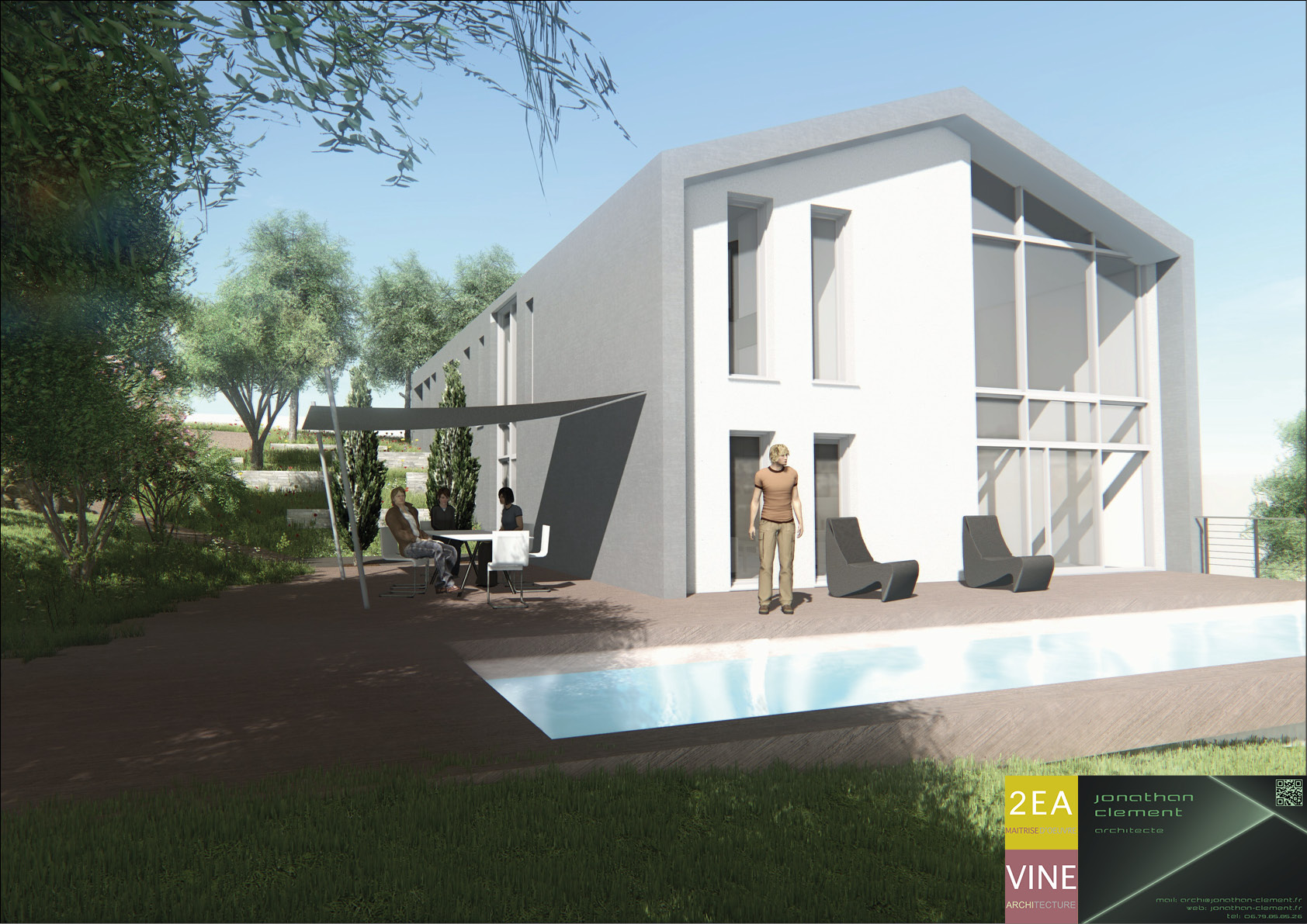

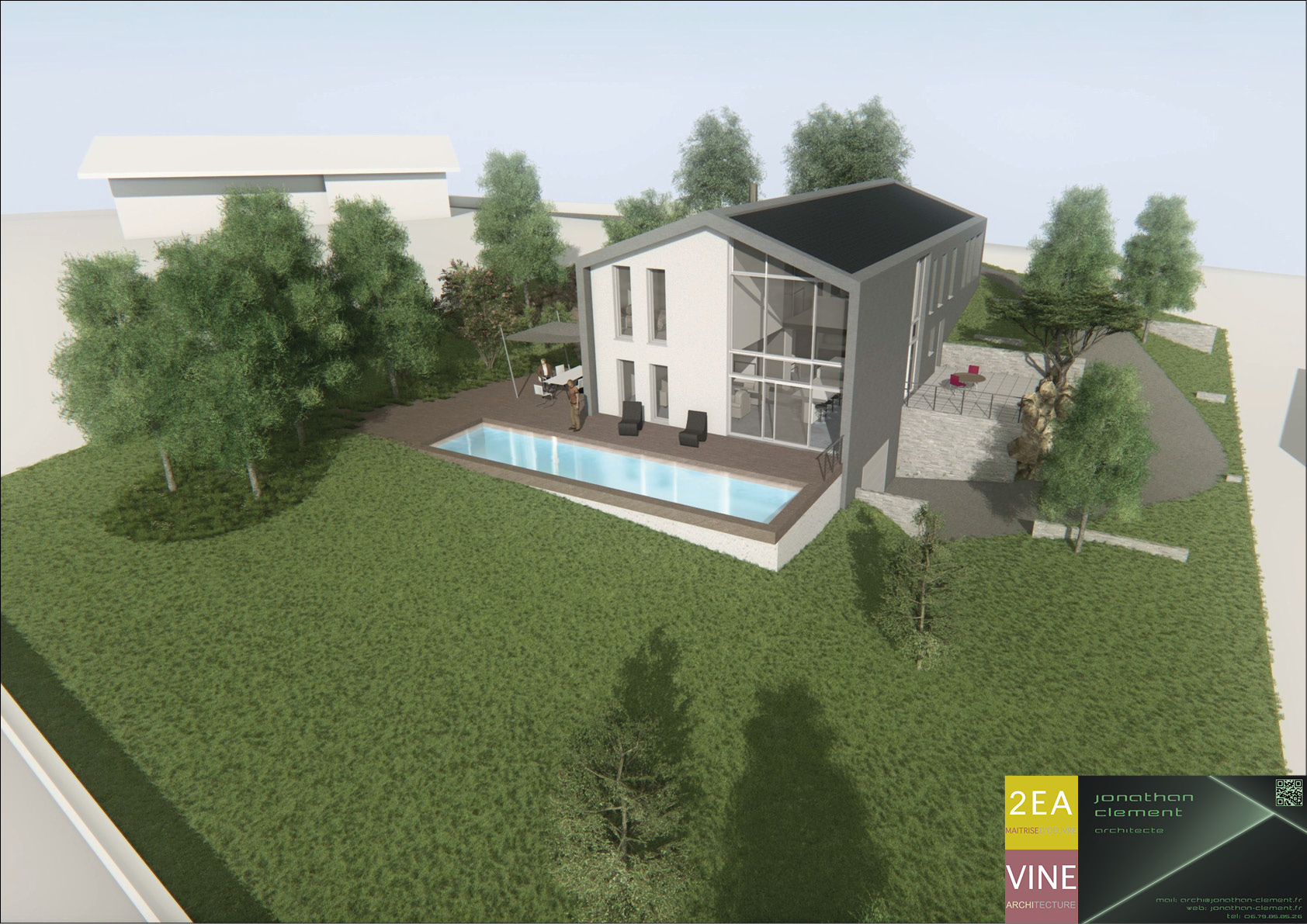

Le projet se compose d’un volume unique rectangulaire en R+1, d’un toit double pente au faitage orienté Nord-Sud. En aval de ce volume s’organise une grande terrasse avec piscine. Son emplacement est déterminé par l’orientation solaire et la vue qu’offre le terrain.
