Méthode de représentation :
Ces dessins sont réalisés à la main « Rotring », et peuvent être accompagnés de couleurs via des feutres alcoolisés « Tria ».
Descriptif :
Pendant le cursus de formation que j’ai suivi à Reims (51), ponctué par mon diplôme de Brevet de Technicien
Collaborateur d’Architecte (BTCA), nous avions comme
« fil rouge » la réalisation de travaux pratiques.
L’objectif était de représenter nos derniers acquis en
termes de construction technique.
En effet, pour compléter nos cours théoriques sur les
matériaux de construction, une recherche personnelle
très précise de leurs interfaces et leurs moyens de mise
en oeuvre était fondamentale.

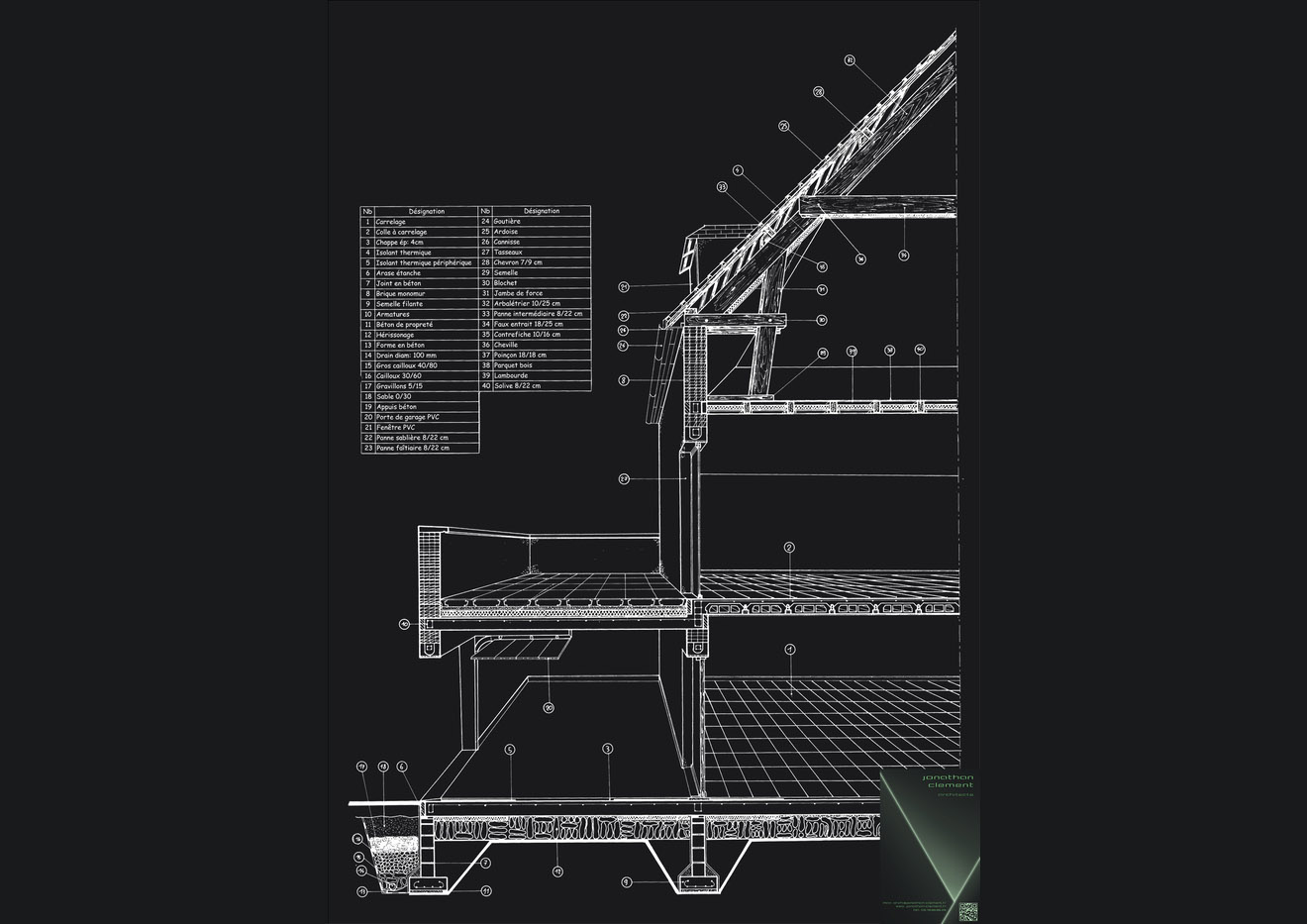

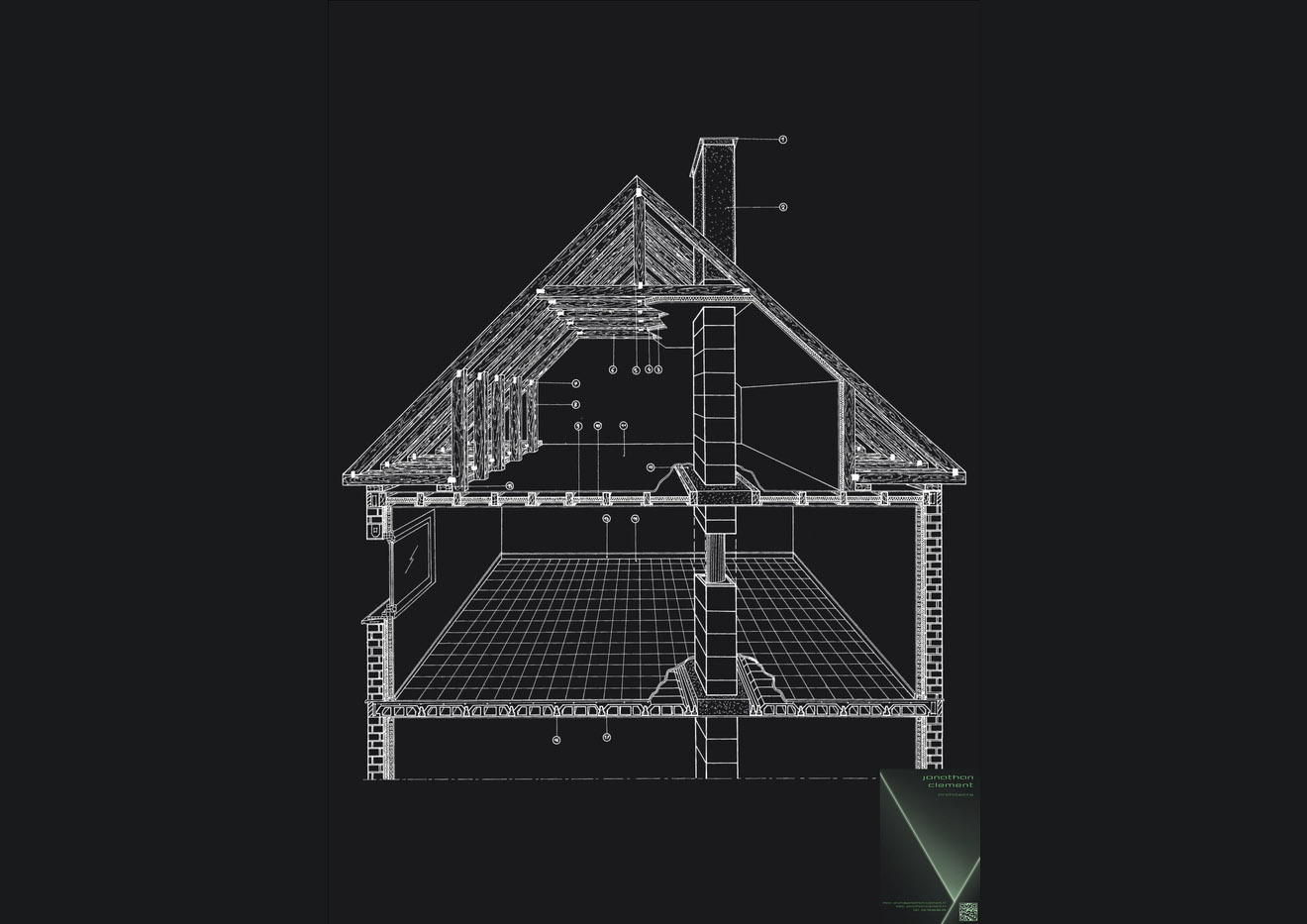

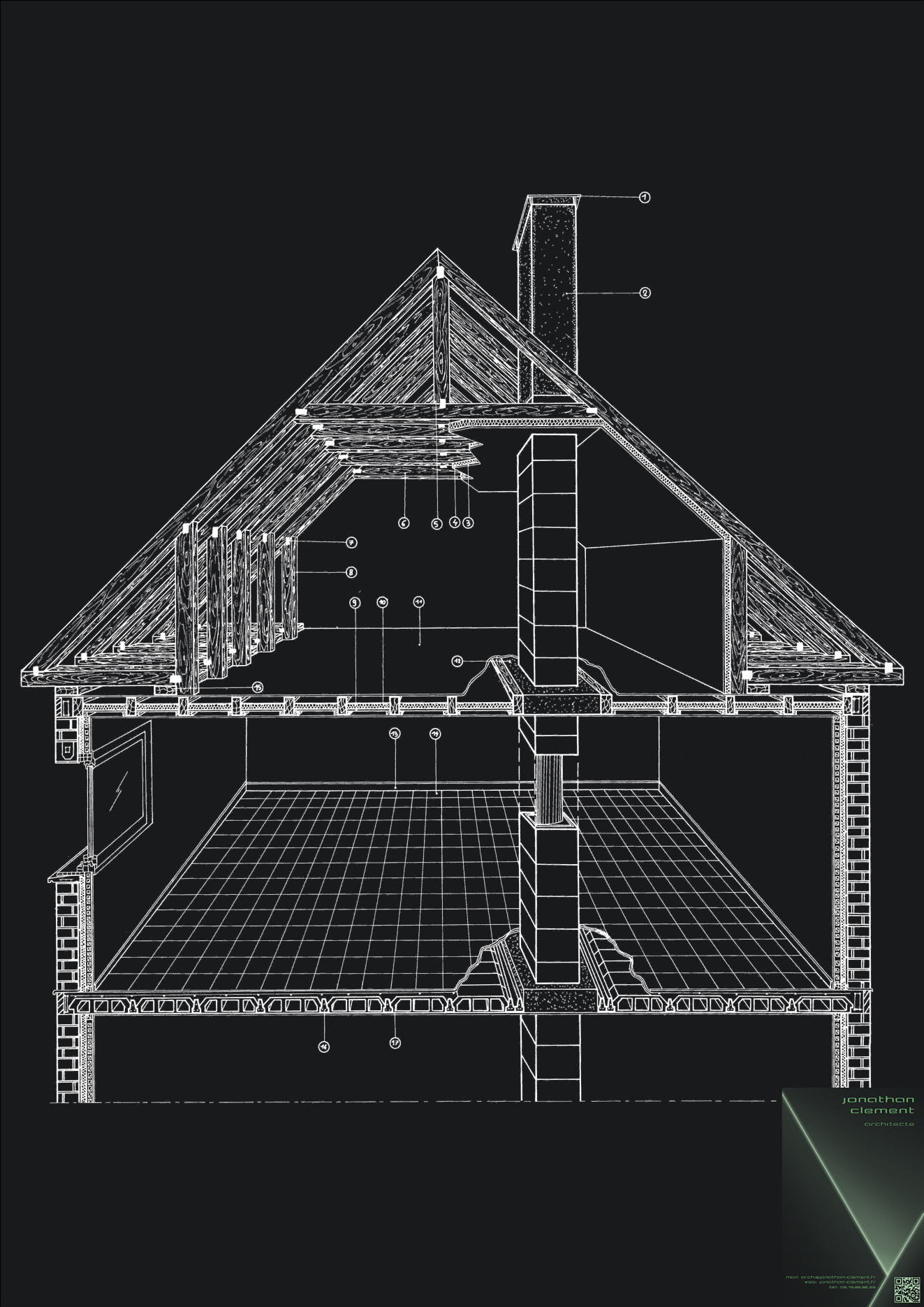

À la suite de cette recherche nous devions imaginer
une coupe technique dite « sur maison ». Elle devait
combiner un maximum de méthodes de construction
(différentes compositions de dalles, planchers, toitures,
murs, etc…). Ces dessins s’effectuaient à l’échelle 1/25e
sur des formats de grande taille (A1, A0) afin d’offrir un

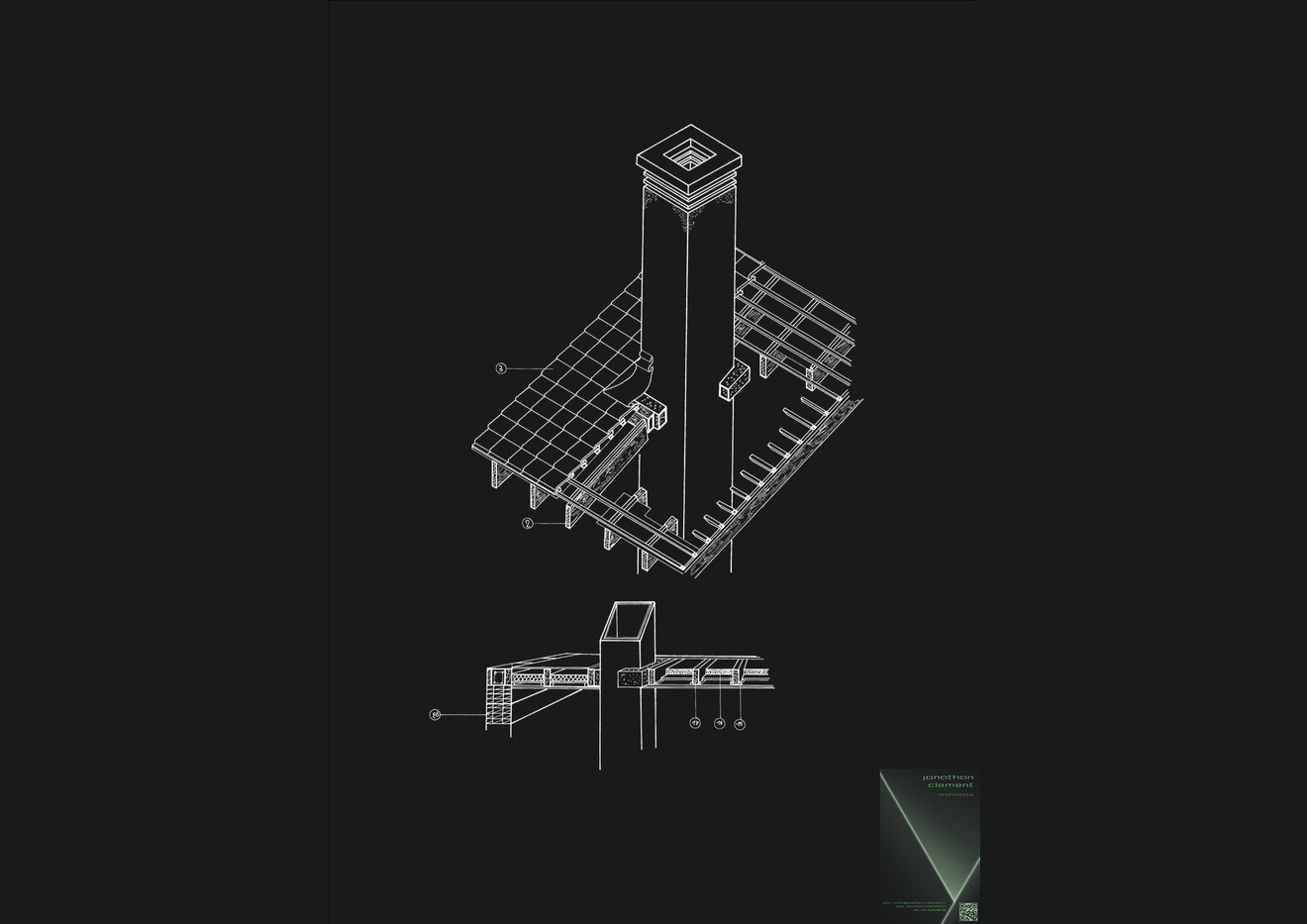

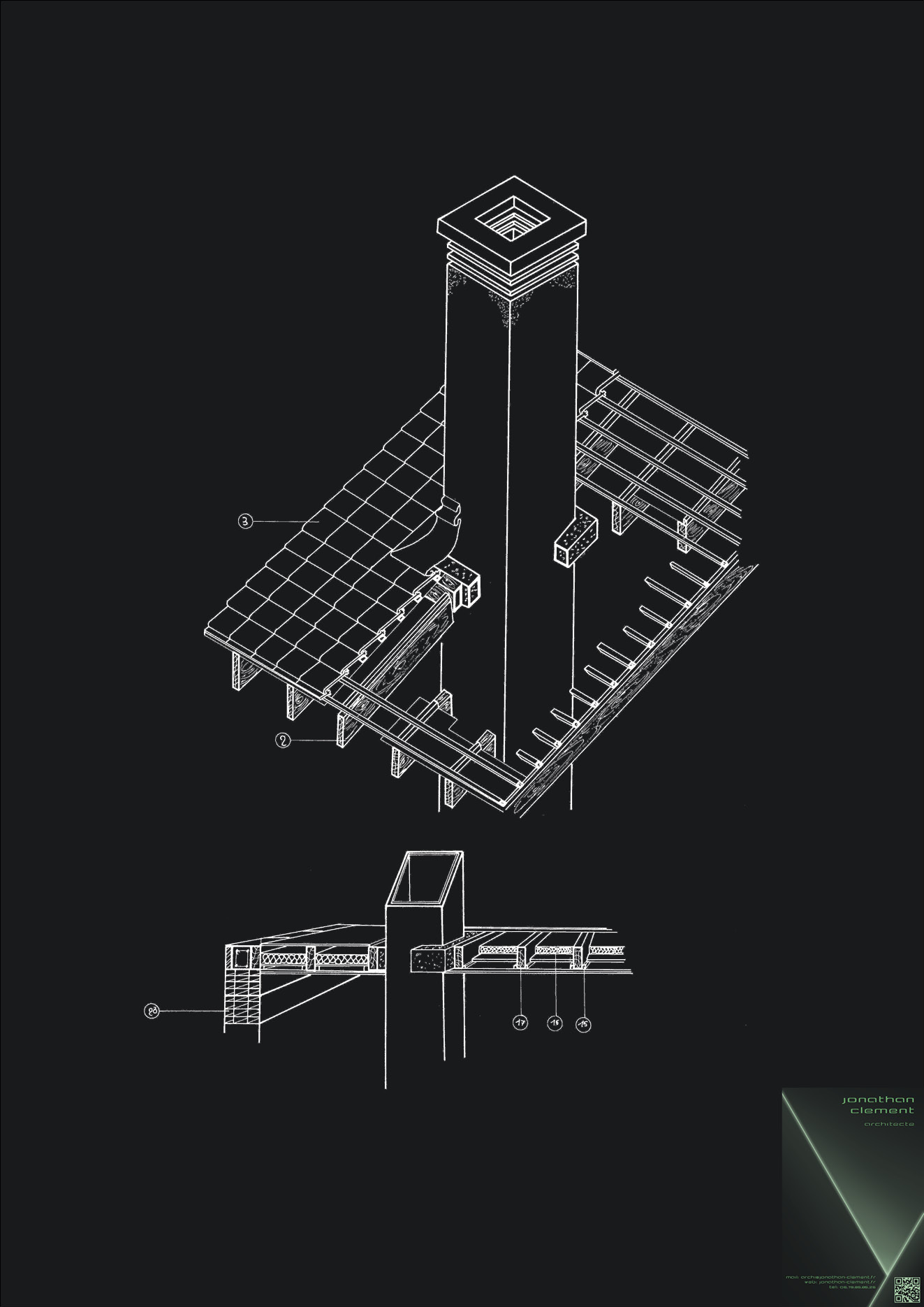

niveau de détail important. De plus, ils devaient systématiquement être accompagnés de détails techniques en perspective pouvant être appliqués au dessin principal.
Ces travaux constituent la base de mes connaissances
techniques que j’utilise et que je renforce au fur et à
mesure des divers projets.
